太陽光分解水裝置

NBET-H2CO2 自動光催化分解水/CO2還原實驗測試系統

產品介紹：

本系統含全自動控制閥門，全自動控制軟件、可任意設置采樣時間和采樣次數，系統完全電腦控制，無需繁瑣的閥門操作；完美支持在線光解水制氫、制氧實驗，兼容氣液相二氧化碳還原和氣固相二氧化碳還原相關實驗。

優勢概括：

全自動氣體在線進樣檢測系統，可無人值守，自動檢測及輸出實驗報告；

自動閥門實時控溫，避免水蒸氣及揮發性物質對檢測結果及檢測設備的影響；

系統自動閥門及檢測部件的自檢報告功能；

氣密性：采用新型高低溫耐受型pyrex玻璃材質高真空系統循環管路，高氣密性對磨深錐形高真空閥門，保證玻璃系統的高氣密性；

自動進樣系統與氣相色譜儀載氣相連接，利用色譜載氣形成惰性氣體環境，使自動進樣系統與空氣隔絕，避免自動閥門長時間工作的氧氮緩慢滲漏問題；

真空度：相對真空度-0.1Mpa（120小時以上，動態測試）實驗系統支架擺放寬度不超過60cm即可在線做光解水制氫、制氧實驗，又可做氣液相二氧化碳還原實驗，還可以在線做氣固相二氧化碳還原實驗采用超高循環效率磁力渦輪式增壓氣體循環裝置；

H2、O2循環均勻時間為1-3分鐘，（標準曲線進樣即可檢測，無需等待）CO2混合氣體循環均勻時間為3-5分鐘冷凝回流溫度可精確控制在 -10℃ 至 10℃，反應器實驗溫度可精確控制在 5℃ 至 95℃；

升級版可在線同時檢測CO2全部氣體產物，解決CO2對5A分子篩色譜柱的污染以及過量CO2對轉化爐壽命影響問題；

精確檢測氣態和液態的實驗中間產物及終產物，包括H2、O2、N2、NH3、CO、CO2、甲烷CH4、乙烯C2H4、丙烷C3H8等氣體產物和甲醇CH3OH、乙醇C2H6O、甲酸CH2O2、乙酸CH3COOH等液態產物。

系統組成：

光源系統+反應系統+自動取樣系統+色譜檢測系統（氣相色譜）。

1、光源部分：

該系列光源是先進的光化學（光催化、光降解）常用模擬日光光源，廣泛應用于光解水制氫、光降解有害氣體、催化合成、光降解污染物、各類模擬日光可見光加速實驗和各類模擬日光紫外波段加速實驗等研究領域。

該光源能夠高能量密度、長時間連續照射，選配各種濾光片可實現窄波段及寬波段光輸出，適用于研究催化劑總體性能評價；該產品可配合多種反應器（或系統）使用進而完成氣、固、液相的在線/離線分析。

2、反應系統部分：

光化學系統的設計主要針對光解水制氫、光電解水、催化合成、催化降解有機物、催化降解有害氣體、有機化學等方向，主要產物為氣體，可以實現氣體的在線收集，精確的氣體采樣及實時的在線檢測。

3、檢測部分：

光化學系統可選用國內外的品牌氣相色譜儀（天美、島津、日立和安捷倫等），可以實現微量氣體的分離、定性與定量，并可與系統實現在線連接。天美氣相色譜已成功應用于國內多家科研單位的產物檢測，用戶反饋良好。

分析說明：

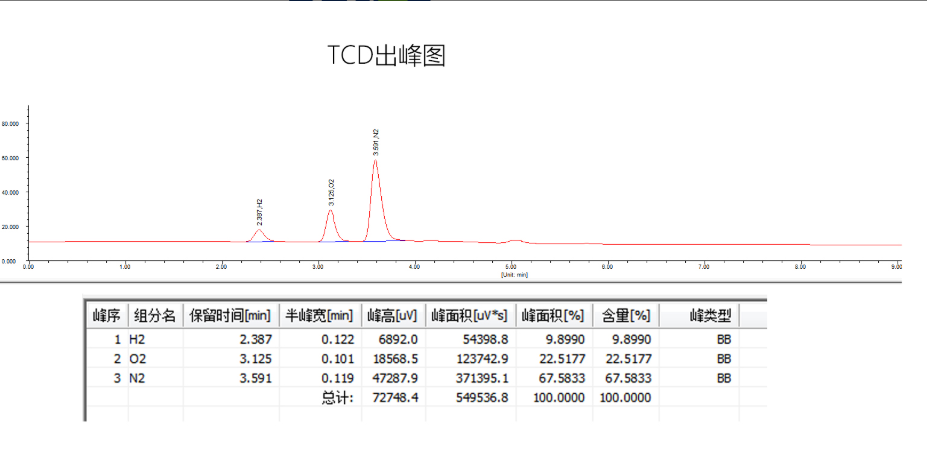

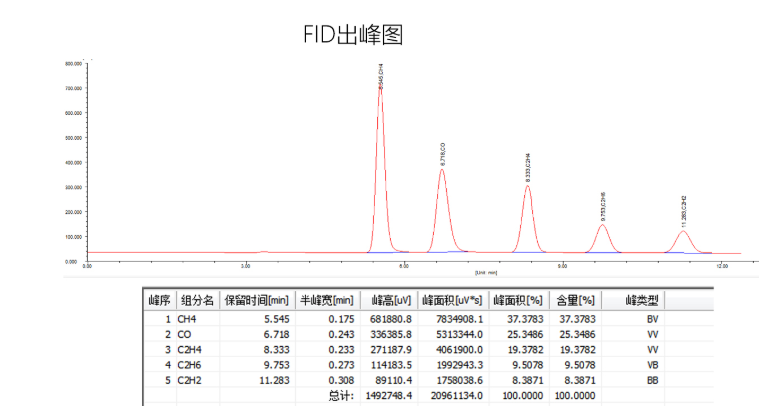

以氬氣為載氣前裝置六通閥進樣經色譜儀六通閥相連的預處理柱進行分離，在氫氣，氧氣，氮?dú)猓淄�，一氧化碳進入5A分子篩柱而CO2未出預處理柱前六通閥反吹出的二氧化碳及碳、乙烯、丙烷等進入FID2充檢測柱，由FID2測器檢出碳二碳三烴烷類，而經5A柱分離的氫氣，氧氣，氮?dú)�，甲烷，一氧化碳進入TCD檢測器，檢出氫氣，氧氣，氮?dú)猓粯悠窔庠俳?jīng)轉化爐進FID檢出甲烷，一氧化碳。另一路經RB-WAX毛細FID1檢出醇、醛、酸等液態產物。
